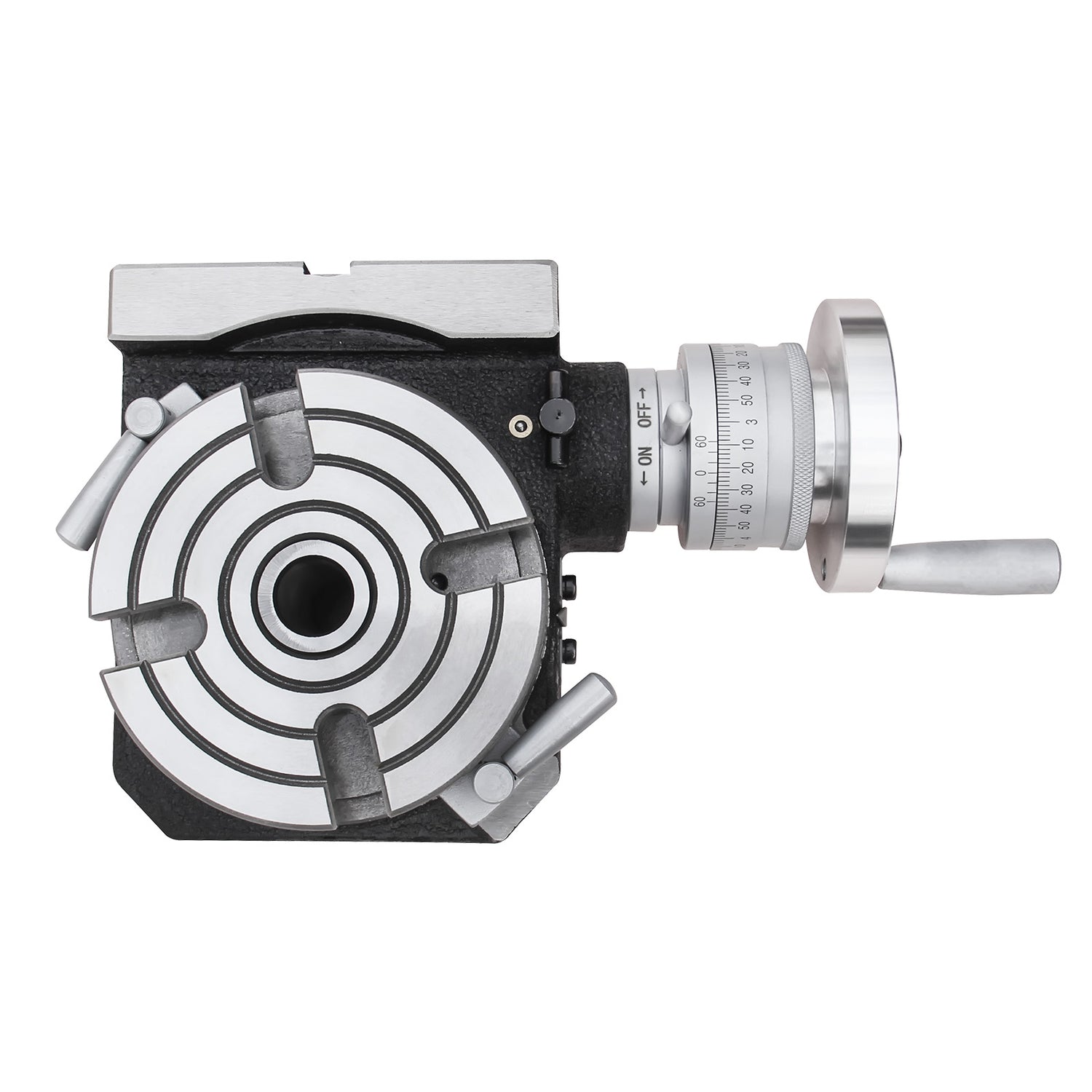

BOKA HVP-41 Drehvorrichtung mit Teilungstisch DP-1, 110mm Fräsmaschine Horizontale Vertikale Indexierplatte

Eigenschaften

1. 110 mm Drehvorrichtung für horizontale und vertikale Anwendungen mit 4 Rillen
2. Gehärtete und geschliffene Arbeitsfläche mit einem Übersetzungsverhältnis von 72:1
3. 360° Tischgraduierung
4. Tischhöhe: 85 mm
5. Zentrumsbohrung: MT2
6. Lieferung mit 3 Indexplatten
7. Anzahl der Löcher der Teilungs- / Indexplatte

Installationsmaße HV-4

A 145 mm ,B 114 mm ,C 85.5 mm,D 110 mm,E  12 mm

H 85 mm,M MT2,N 68 mm

Technische Daten

• SKU: 162311
• Modell: HVP-41
• Tischdurchmesser: 110 mm
• Morsekonus der Mittelbohrung: MT2
• Höhe des Zentrums bei vertikaler Montage: 85,5 mm
• Breite der T-Nut: 12 mm
• Winkel der T-Nut: 90°
• Breite des Positionierkeys: 12 mm
• Module von Welle und Schneckenrad: 1
• Übersetzungsverhältnis des Schneckengetriebes: 1:72
• Graduierung des Tisches: 360°
• Drehwinkel des Tisches pro Umdrehung der Schnecke: 5°
• Indexplatte A: 15, 16, 17, 18, 19, 20
• Indexplatte B: 21, 23, 27, 29, 31, 33
• Indexplatte C: 37, 39, 41, 43, 47, 49
• Verpackungsgröße: 29 x 24 x 13 cm
• Nettogewicht / Bruttogewicht: 9.5 / 10.5 kg
